Открытый ДТК: как работает и почему он так сильно влияет на отдачу

Открытый ДТК — это тот случай, когда устройство выглядит довольно просто, а физика внутри него работает очень жёстко.

Никаких длинных закрытых корпусов, сложных внутренних объёмов или попыток удержать газы внутри.

Наоборот.

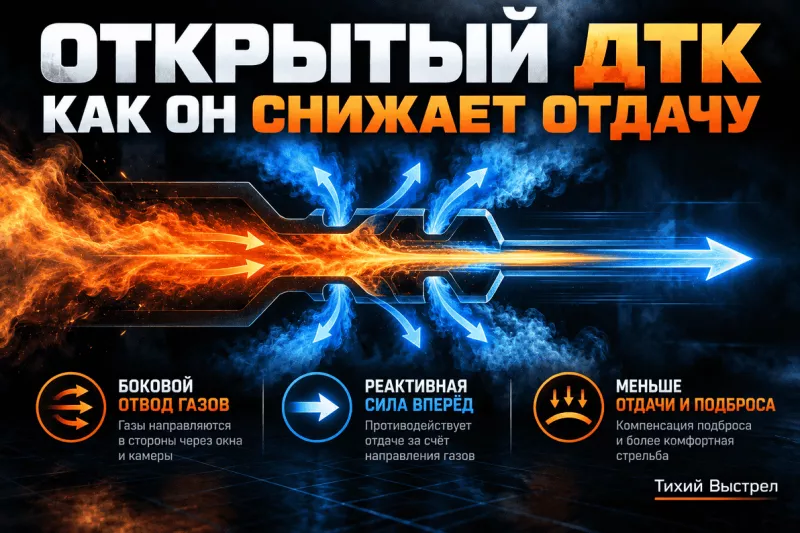

Задача открытого дульного тормоза-компенсатора — как можно эффективнее использовать пороховые газы сразу после выхода пули из ствола.

Именно поэтому у него большие боковые окна, прорези и камеры.

Через них газы выбрасываются наружу — и этот выброс помогает бороться с отдачей и подбросом оружия.

Почему он называется открытым

Потому что камеры устройства напрямую сообщаются с окружающим воздухом через крупные боковые окна.

Пуля проходит по центральному каналу.

Газы, идущие следом за ней, попадают в камеры и почти сразу получают возможность выйти наружу через боковые порты.

Именно это отличает открытую конструкцию от устройств закрытого типа, где значительная часть газов сначала работает внутри корпуса.

Главная идея — заставить газ толкнуть оружие вперёд

При обычном выстреле оружие получает импульс назад.

ДТК использует часть энергии пороховых газов, чтобы создать силу в противоположном направлении.

Когда поток ударяется в стенки камер и выходит через боковые окна, возникает реакция, направленная вперёд.

Она частично компенсирует отдачу.

Сам принцип используется в дульных тормозах уже очень давно и хорошо описан в классической оружейной инженерии: боковой отвод газов уменьшает импульс, действующий назад на оружие.

Почему окна часто направлены не строго вбок

Потому что нужно бороться не только с движением назад.

После выстрела ствол обычно стремится подняться вверх.

Поэтому часть газовых каналов может быть ориентирована так, чтобы возникающая реактивная сила создавала дополнительный момент вниз.

Так ДТК превращается из просто тормоза в тормоз-компенсатор.

Расположение окон, их площадь и угол напрямую влияют на то, куда будет направлена результирующая сила.

Почему два внешне похожих ДТК работают по-разному

Потому что важна не форма корпуса сама по себе.

Работает внутренняя геометрия.

Имеют значение:

количество камер;

объём камер;

площадь боковых окон;

угол выхода газов;

форма перегородок;

расположение компенсационных отверстий;

расстояние между рабочими зонами.

Даже небольшое изменение геометрии может заметно изменить направление газового потока.

Поэтому большое количество отверстий ещё не означает высокую эффективность.

Иногда одно правильно расположенное окно полезнее пяти декоративных.

Почему открытые ДТК такие эффективные

Потому что они практически не пытаются «бережно» обращаться с газами.

Газ выходит быстро.

Под большим давлением.

Через специально расположенные окна.

Чем больше импульса газового потока удаётся использовать в нужном направлении, тем сильнее противодействие отдаче.

Именно поэтому классические открытые тормоза могут очень заметно менять ощущение оружия при выстреле.

Но за эту эффективность приходится платить.

Главный минус открытого ДТК — боковой удар

Если газ выбрасывается в стороны, он куда-то должен прилететь.

В результате человек рядом со стрелком получает значительно более выраженное воздействие ударной волны и газового потока.

Особенно неприятно это ощущается:

в закрытом тире;

под навесом;

рядом со стенами;

при стрельбе плотной группой

когда соседний стрелок находится близко.

Поэтому очень эффективный открытый ДТК иногда комфортен для самого оружия, но совершенно некомфортен для всех вокруг.

Почему выстрел может казаться громче

Сам ДТК не создаёт дополнительную энергию.

Он просто перераспределяет уже существующий газовый поток.

Но если большая часть этого потока направляется в стороны, акустическая нагрузка возле стрелка и окружающих может субъективно заметно возрасти.

Особенно если отражённая ударная волна возвращается от стен, пола или потолка.

Поэтому один и тот же ДТК на открытом стрельбище и в закрытом помещении может восприниматься совершенно по-разному.

Однокамерный или многокамерный

Однокамерный ДТК проще и компактнее.

Газ взаимодействует с одной основной рабочей зоной и сразу покидает устройство.

Многокамерная схема позволяет несколько раз использовать поток газов.

После первой камеры часть энергии ещё остаётся.

Газ попадает во вторую.

Потом в следующую.

Так можно увеличить эффективность, но вместе с этим обычно растут:

длина;

масса;

количество поверхностей;

сложность конструкции.

Поэтому количество камер само по себе не является показателем качества.

Почему ДТК нельзя оценивать только по уменьшению отдачи

Потому что оружие — это система.

Можно сделать чрезвычайно агрессивный тормоз, который прекрасно уменьшит движение назад.

Но получить при этом:

сильнейшую боковую ударную волну;

большую вспышку;

неприятное воздействие газов;

лишнюю массу на конце ствола.

Получится технически эффективное, но не обязательно удобное решение.

Поэтому правильный вопрос не «какой ДТК сильнее тормозит».

Правильный вопрос:

какой набор характеристик нужен именно в этом сценарии.

Спорт и охота требуют разного

Для динамической стрельбы уменьшение подброса и быстрое возвращение на линию прицеливания могут быть очень важны.

Там агрессивный открытый ДТК часто имеет смысл.

В охотничьем сценарии пользователь может больше ценить:

компактность;

небольшую массу;

отсутствие чрезмерного бокового воздействия.

То есть одно и то же устройство может быть отличным для одного применения и неудобным для другого.

Почему масса тоже имеет значение

ДТК находится далеко от центра тяжести оружия.

Поэтому даже относительно небольшая масса на конце ствола ощущается заметно.

Тяжёлое устройство может:

стабилизировать оружие;

уменьшить резкость некоторых движений;

но одновременно сделать перенос между целями более медленным.

Получается ещё один компромисс.

Большой и тяжёлый ДТК потенциально даёт больше пространства для сложной газодинамики.

Но оружие превращается в более инертную систему.

Почему отверстия сверху и снизу часто разные

Потому что оружие после выстрела ведёт себя асимметрично.

Обычно конструктору нужно уменьшить подброс вверх.

Если сделать одинаковые отверстия во всех направлениях, реактивные силы могут взаимно компенсироваться.

Поэтому верхняя и нижняя часть устройства могут отличаться.

Например, дополнительный выброс газа вверх создаёт реактивную силу вниз.

Именно таким образом компенсируют часть подброса.

А если переборщить с компенсацией

Теоретически возможно получить обратный эффект.

Если устройство слишком сильно создаёт момент вниз, после выстрела ствол может начинать не просто меньше подниматься, а заметно двигаться вниз.

Это уже вопрос баланса конструкции.

Поэтому эффективный компенсатор — не тот, который создаёт максимальную силу.

А тот, который создаёт правильную силу.

Почему форма бокового окна важнее, чем кажется

Газ — не вода, которая спокойно вытекает из отверстия.

Это высокоскоростной сжимаемый поток.

Форма кромки, площадь выхода и угол канала меняют:

скорость потока;

направление;

распределение давления;

реактивную силу.

Именно поэтому хороший ДТК — это не просто просверленная труба.

Даже внешне простая конструкция может потребовать довольно серьёзного расчёта.

Открытый ДТК — это устройство компромисса

Его главное преимущество одновременно является его главным недостатком.

Он эффективно выбрасывает газы в нужном направлении.

Благодаря этому можно хорошо бороться с отдачей и подбросом.

Но эти же газы создают:

ударную волну;

шум;

вспышку;

дискомфорт для окружающих.

То есть за механический комфорт оружия приходится платить акустическим комфортом человека.

Главное

Открытый ДТК работает не потому, что «гасит» отдачу внутри себя.

Он делает обратное:

активно выбрасывает пороховые газы наружу в рассчитанных направлениях и использует реактивную силу этого потока.

Именно поэтому большие боковые окна — не декоративный элемент.

Это рабочая часть конструкции.

Чем грамотнее распределён газовый поток, тем лучше устройство может бороться с отдачей и подбросом.

Но физика ничего не даёт бесплатно.

Эффективность открытого ДТК почти всегда приходится оплачивать более жёстким воздействием газов и ударной волны вокруг стрелка.
