Цанговый ДТК: что это такое и когда он нужен

При выборе ДТК большинство владельцев оружия в первую очередь думают о резьбе на стволе. Но что делать, если штатной резьбы нет, нарезать ее не хочется или конструкция карабина не позволяет установить обычный резьбовой ДТК?

В некоторых случаях решением может стать цанговый ДТК.

Это устройство устанавливается на ствол без стандартной резьбы и фиксируется при помощи специального зажимного механизма. Однако важно понимать: цанговое крепление подходит далеко не для всех калибров.

В магазине «Тихий Выстрел» мы рассматриваем цанговую систему прежде всего как решение для малокалиберных винтовок .22 LR, где нагрузки существенно ниже, чем у полноразмерных винтовочных патронов.

Разберемся, что такое цанговый ДТК, как он работает, когда он действительно нужен и почему мы не рекомендуем использовать подобные системы на мощных калибрах.

Что такое цанговый ДТК

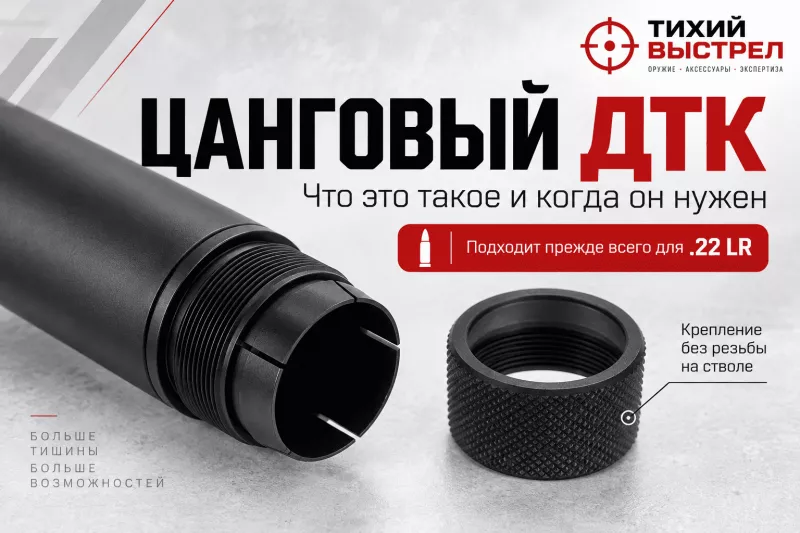

Цанговый ДТК — это дульное устройство, которое фиксируется непосредственно на наружной поверхности ствола с помощью зажимной системы.

Главное отличие от обычного резьбового ДТК — отсутствие необходимости накручивать устройство на дульную резьбу.

Условно конструкцию можно представить так:

ствол → цанговый зажим → корпус ДТК

При затяжке цанга обжимает ствол и удерживает устройство в заданном положении.

Такое крепление особенно интересно для оружия, где:

• нет заводской резьбы;
• не хочется нарезать новую резьбу;
• требуется съемное решение;
• используется малокалиберный патрон с относительно небольшой нагрузкой на узел крепления.

Важное ограничение: цанговое крепление подходит не для всех калибров

Это один из самых важных моментов.

Цанга удерживает ДТК исключительно за счет механического обжима наружной поверхности ствола.

У мощных винтовочных патронов объем и давление пороховых газов значительно выше. При выстреле на дульное устройство действует серьезный импульс, стремящийся сместить его вперед.

Если крепление не рассчитано на такую нагрузку, возможны:

• ослабление фиксации;
• проворачивание устройства;
• смещение ДТК относительно оси ствола;
• срыв устройства с крепления.

Именно поэтому цанговую систему нельзя считать универсальным способом установки ДТК на любое оружие без резьбы.

Для мощных винтовочных калибров мы предпочитаем более надежные способы фиксации — штатную резьбу либо специально рассчитанные переходные системы.

Почему мы используем цанговые крепления только на .22 LR

В магазине «Тихий Выстрел» цанговые варианты мы предлагаем именно для малокалиберных винтовок .22 LR.

У патрона .22 LR существенно меньше энергетика и нагрузка на дульное устройство по сравнению с такими распространенными винтовочными калибрами, как .223 Rem, .308 Win, .30-06 Springfield и другими полноразмерными патронами.

Поэтому качественно изготовленная цанга, рассчитанная под конкретный диаметр ствола, может обеспечить надежную фиксацию на малокалиберной винтовке.

Хороший пример — BoS Rimfire .22 LR для CZ 452/455 с цанговым зажимом.

Модель разработана специально под винтовки CZ 452 и CZ 455, использует цанговое крепление, имеет длину 150 мм и вес около 110 г.

Такой пример хорошо показывает, где цанговая система действительно уместна: компактное и легкое устройство, малокалиберный патрон и крепление, рассчитанное под конкретную модель оружия.

Почему нельзя просто поставить такую же цангу на .308 Win

На первый взгляд кажется логичным: если зажим хорошо держится на .22 LR, почему бы не сделать его более массивным и использовать, например, на .308 Win?

Проблема в резко возрастающей нагрузке.

При выстреле мощным винтовочным патроном внутри ДТК происходит интенсивное расширение пороховых газов. Дульное устройство воспринимает значительный импульс, а вся эта нагрузка передается на крепление.

У резьбового соединения она воспринимается непосредственно резьбой.

У цанги сопротивление смещению зависит в основном от:

• площади контакта;
• усилия обжима;
• коэффициента трения;
• геометрии ствола и самой цанги.

Если силы, действующие на ДТК, превысят возможности крепления, устройство может начать смещаться.

Для ДТК закрытого типа это особенно нежелательно, поскольку любое смещение способно нарушить соосность.

Главный риск — не просто потерять ДТК

Самая серьезная проблема при ослаблении цангового крепления заключается не в том, что устройство может упасть.

Опаснее изменение его положения относительно канала ствола.

Если ДТК сместился даже немного, пулепроходной канал устройства может перестать совпадать с осью ствола.

Поэтому для мощных калибров крепление должно иметь достаточный запас надежности и устойчивости к импульсным нагрузкам.

Именно по этой причине мы не используем принцип «подойдет любая цанга, если затянуть ее сильнее».

Почему нельзя компенсировать нагрузку сильной затяжкой

Иногда можно встретить мнение, что для мощного калибра достаточно просто сильнее затянуть цанговый зажим.

На практике это неправильный подход.

Чрезмерное усилие способно:

• повредить покрытие ствола;
• оставить глубокие следы;
• деформировать тонкий профиль ствола;
• повредить сам зажим;
• не обеспечить при этом необходимой надежности при выстреле.

Цанга должна работать в заранее рассчитанном диапазоне нагрузок.

Она не должна превращаться в способ фиксации «за счет максимальной силы затяжки».

Для каких калибров цанговый ДТК имеет смысл

В нашей практике наиболее логичная область применения такой системы — .22 LR.

Для малокалиберных винтовок цанга дает сразу несколько преимуществ:

• не требуется нарезать резьбу;
• небольшая масса самого ДТК;
• относительно низкая нагрузка на крепление;
• возможность сделать адаптер под конкретный диаметр ствола;
• простая установка и снятие.

А вот для мощных винтовочных патронов мы рекомендуем использовать другие типы крепления.

Пример: BoS Rimfire .22 LR для CZ 452/455

Хороший пример специализированного цангового ДТК — BoS Rimfire для CZ 452 и CZ 455.

Основные характеристики модели:

• калибр: .22 LR;
• совместимость: CZ 452 / CZ 455;
• крепление: цанговый зажим;
• длина: 150 мм;
• вес: 110 г;
• конструкция оптимизирована именно под малокалиберный патрон.

В данном случае цанговая система используется не как универсальное крепление, а как специализированное решение под конкретное оружие и конкретный калибр.

Это принципиально важная разница.

Когда нужен цанговый ДТК

Основной сценарий использования — малокалиберная винтовка без резьбы.

Например:

• на стволе отсутствует заводская резьба;
• владелец не хочет нарезать новую;
• диаметр ствола позволяет изготовить точную цангу;
• используется .22 LR;
• необходимо сохранить заводскую конфигурацию оружия.

В такой ситуации цанговое крепление действительно может быть удобным решением.

Когда цангу использовать не стоит

Цанговый способ крепления нежелательно рассматривать как универсальный вариант для мощных калибров.

Особенно осторожно следует относиться к использованию таких систем на:

• .223 Rem;
• 5,45×39;
• 7,62×39;
• .308 Win;
• .30-06 Springfield;
• 7,62×54R;
• других мощных винтовочных патронах.

Для таких калибров предпочтительнее надежное резьбовое соединение или специально спроектированный адаптер, рассчитанный на соответствующие нагрузки.

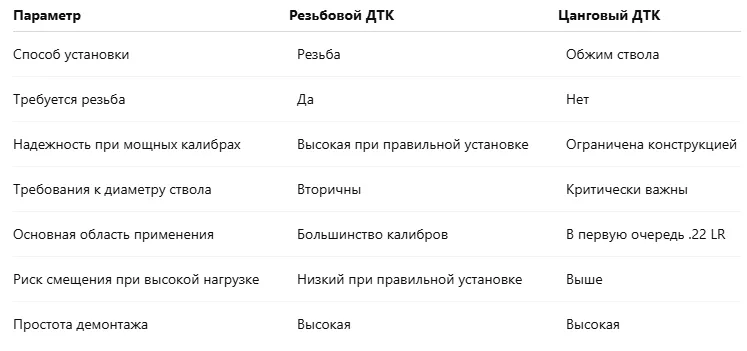

Цанговый ДТК и обычный резьбовой — в чем разница

Почему диаметр ствола особенно важен

Для цанговой системы наружный диаметр ствола является одним из главных параметров.

Даже у одинаковых моделей оружия могут встречаться разные профили стволов.

Цанга должна соответствовать поверхности максимально точно.

Неправильный размер может привести либо к недостаточной фиксации, либо к чрезмерному обжиму.

Поэтому при подборе необходимо знать:

• модель винтовки;
• калибр;
• точный диаметр ствола;
• длину цилиндрического участка;
• наличие мушки и других элементов возле дульного среза.

Нужно ли проверять соосность

Да.

После любой установки ДТК закрытого типа необходимо убедиться в правильном положении устройства относительно канала ствола.

Цанговое крепление требует особенно внимательного контроля, потому что правильность посадки напрямую зависит от геометрии зажима и поверхности ствола.

Если устройство имеет люфт, перекошено или способно проворачиваться, использовать его нельзя.

Вывод

Цанговый ДТК — это специализированное решение для установки дульного устройства на ствол без резьбы.

Но воспринимать цангу как универсальную альтернативу резьбовому креплению неправильно.

Главное ограничение связано с нагрузкой.

Чем мощнее патрон, тем больше импульс, который должен выдержать узел крепления. На мощных винтовочных калибрах цанга может оказаться недостаточно надежной, сместиться или сорваться, поэтому подобное крепление требует особенно осторожного подхода.

В «Тихом Выстреле» цанговые ДТК мы используем только для малокалиберных винтовок .22 LR, где подобная система наиболее оправдана.

Пример — BoS Rimfire .22 LR для CZ 452/455 с цанговым зажимом.

Если речь идет о более мощном калибре и на оружии нет дульной резьбы, лучше рассматривать другие варианты крепления, рассчитанные на соответствующую нагрузку.

Частые вопросы

Можно ли поставить цанговый ДТК на .308 Win?

Мы не рекомендуем использовать цанговые зажимы такого типа на мощных винтовочных калибрах. Из-за высокой нагрузки крепление потенциально может сместиться или сорваться.

Для какого калибра цанговое крепление подходит лучше всего?

В нашей практике — для малокалиберных винтовок .22 LR.

Почему цанга подходит для .22 LR?

У .22 LR значительно ниже нагрузка на дульное устройство, чем у полноразмерных винтовочных калибров, поэтому правильно рассчитанный зажим способен надежно удерживать легкий ДТК.

Можно ли сильнее затянуть цангу для мощного калибра?

Нет. Чрезмерная затяжка не является правильным способом компенсации повышенных нагрузок и может повредить ствол или сам крепеж.

Какой пример цангового ДТК есть в каталоге «Тихий Выстрел»?

BoS Rimfire .22 LR для CZ 452/455 с цанговым зажимом — специализированная модель под малокалиберные винтовки.
