Тепловизионный комплекс «РУБЕЖ»: возможности, характеристики и применение в мобильных огневых группах

Современная борьба с беспилотными летательными аппаратами все сильнее зависит не только от средств непосредственного противодействия, но и от того, насколько быстро воздушная цель будет обнаружена.

Особенно сложной задачей становится поиск небольших БПЛА ночью, в сумерках, при дымке, тумане и других условиях ограниченной видимости.

Именно для таких задач создаются специализированные тепловизионные комплексы.

Один из наиболее интересных российских вариантов — тепловизионный прицельный комплекс VENOX «РУБЕЖ», разработанный на базе тепловизионного прицела семейства VENOX Patriot.

Комплекс ориентирован в том числе на применение мобильными огневыми группами — МОГ, а также на использование в составе различных стационарных и мобильных наблюдательных комплексов.

Разберемся, что представляет собой тепловизионный комплекс «РУБЕЖ», какие характеристики он имеет и почему подобные системы становятся важным элементом противодействия БПЛА.

Ключевые преимущества тепловизионного комплекса «РУБЕЖ»

✅ Тепловизионная матрица 640×512 — высокая детализация изображения и уверенное наблюдение небольших теплоконтрастных объектов.

✅ Размер пикселя 12 мкм — современный сенсор с хорошей детализацией на дистанции.

✅ Температурная чувствительность ≤40 мК — позволяет различать небольшую разницу температур между объектом и фоном.

✅ Частота обновления 50 Гц — плавное изображение при наблюдении за движущимися объектами.

✅ Дальность наблюдения до 2200–2500 м — в зависимости от комплектации и установленного объектива.

✅ Внешний монитор — оператору не требуется постоянно работать через окуляр, изображение могут одновременно видеть несколько человек.

✅ Подходит для мобильных огневых групп (МОГ) — комплекс может применяться как элемент мобильной системы наблюдения и обнаружения БПЛА.

✅ Работа днем и ночью — для тепловизионного канала не требуется внешнее освещение.

✅ Защита IP66 — корпус рассчитан на работу в условиях пыли, осадков и повышенной влажности.

✅ Рабочий диапазон температур примерно от −25/−30 до +50 °C — подходит для эксплуатации в различных климатических условиях.

✅ Возможность внешнего питания — важное преимущество при длительном дежурстве и стационарном использовании.

✅ Фото- и видеозапись — возможность документирования обнаруженных объектов.

✅ Встроенная память до 32 ГБ — хранение фото- и видеоматериалов непосредственно в приборе.

✅ Wi-Fi — дополнительные возможности подключения и работы с данными прибора.

✅ Возможность установки на мобильные и стационарные платформы — комплекс можно интегрировать в различные системы наблюдения.

✅ Российское решение для современных задач наблюдения — комплекс ориентирован в том числе на противодронные и мобильные наблюдательные подразделения.

Что такое тепловизионный комплекс «РУБЕЖ»

VENOX «РУБЕЖ» — специализированный тепловизионный комплекс, предназначенный для круглосуточного наблюдения и обнаружения теплоконтрастных объектов.

В основе комплекса используется тепловизионный модуль семейства VENOX Patriot V2.0 640, дополненный системой вывода изображения на внешний монитор и необходимыми элементами крепления и питания.

Главное отличие подобной системы от обычного тепловизионного прицела заключается в организации рабочего места оператора.

Оператору не обязательно постоянно смотреть непосредственно в окуляр прибора.

Тепловое изображение может выводиться на отдельный экран, благодаря чему становится удобнее одновременно контролировать изображение прибора и окружающую обстановку.

Именно такая схема особенно интересна для мобильных групп наблюдения.

Для чего предназначен комплекс «РУБЕЖ»

Основная задача комплекса — обнаружение и визуальное наблюдение объектов в условиях, когда обычная дневная оптика оказывается недостаточно эффективной.

Тепловизор формирует изображение на основании разницы температур объектов и окружающего фона.

Поэтому он способен работать:

ночью;

в сумерках;

при отсутствии внешнего освещения;

в условиях легкой дымки;

при сниженной визуальной контрастности;

на фоне сложного рельефа или растительности.

По данным продавцов и производителя оборудования VENOX, комплекс «РУБЕЖ» позиционируется в том числе как специализированное решение для мобильных огневых групп и противодронных подразделений.

Почему тепловизор важен для обнаружения БПЛА

Небольшой беспилотник является достаточно сложной целью для визуального обнаружения.

Особенно это заметно ночью.

Даже если оператор приблизительно знает направление движения объекта, обнаружить небольшой БПЛА обычным глазом или с помощью дневной оптики может быть трудно.

Тепловизор решает другую задачу.

Он позволяет оператору искать не визуальный силуэт, а тепловой контраст объекта относительно окружающего пространства.

В зависимости от конструкции беспилотника источниками теплового излучения могут становиться:

электродвигатели;

электронные компоненты;

аккумуляторные батареи;

двигатель внутреннего сгорания;

нагретые элементы корпуса.

Поэтому качественная тепловизионная система может значительно расширять возможности наблюдения в темное время суток.

Матрица 640×512

Одной из ключевых характеристик «РУБЕЖА» является тепловизионный сенсор разрешением:

640×512 пикселей.

Для тепловизионной техники это уже достаточно высокий показатель.

Чем выше разрешение матрицы, тем больше деталей может получить оператор.

Особенно это важно при наблюдении небольших объектов на значительном расстоянии.

Размер пикселя составляет 12 микрон, а заявленная температурная чувствительность находится на уровне не более 40 мК.

Хорошая температурная чувствительность позволяет прибору отображать сравнительно небольшие температурные различия между объектами.

Частота изображения 50 Гц

Комплекс работает с частотой обновления изображения около:

50 Гц.

Высокая частота кадров особенно важна при наблюдении за движущимися объектами.

Изображение выглядит более плавным, а оператору проще визуально сопровождать объект.

Для противодронных задач это может быть особенно важно, поскольку беспилотники способны достаточно быстро менять направление движения.

Оптика комплекса

Для комплекса «РУБЕЖ» встречаются версии на базе тепловизионной оптики с объективом порядка 40 мм, а в отдельных актуальных предложениях указывается вариант с объективом 55 мм.

Поэтому при покупке важно уточнять конкретную комплектацию.

Для версии на базе Patriot 640/F40 указываются:

Фокусное расстояние: 40 мм
Оптическое увеличение: около 1,7×
Поле зрения: примерно 11° × 8,2°
Цифровое увеличение: 2× и 4×

Такие параметры обеспечивают компромисс между обзором территории и возможностью детального наблюдения удаленного объекта.

Дальность наблюдения комплекса «РУБЕЖ»

В различных описаниях комплекса заявляется максимальная дистанция наблюдения примерно:

до 2200–2500 метров.

Разница связана с конкретной версией прибора и используемой оптикой.

Например, для версии комплекса на базе VENOX Patriot V2.0 640/F40 встречается значение максимальной дистанции наблюдения до 2500 метров.

При этом важно понимать:

дальность обнаружения и дальность уверенной идентификации — разные характеристики.

На максимальной дистанции оператор может увидеть тепловой объект, но возможность точно определить его тип зависит от:

размеров цели;

погодных условий;

температуры окружающей среды;

контраста объекта;

используемого объектива;

квалификации оператора.

Поэтому заявленную дальность всегда необходимо рассматривать именно как ориентировочный показатель возможностей системы.

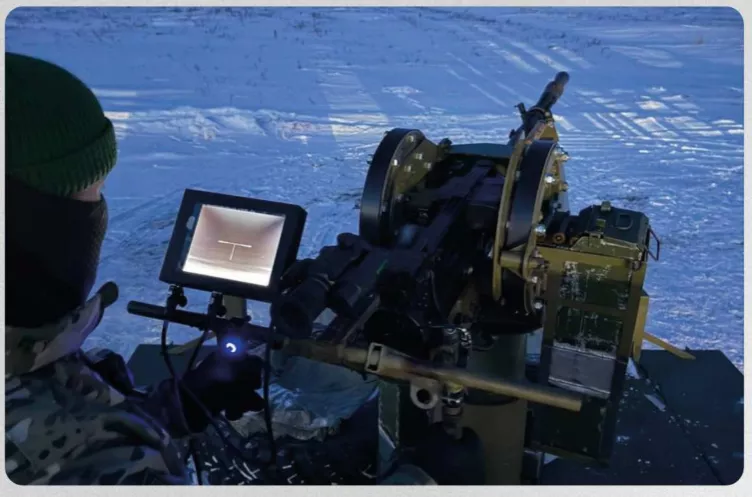

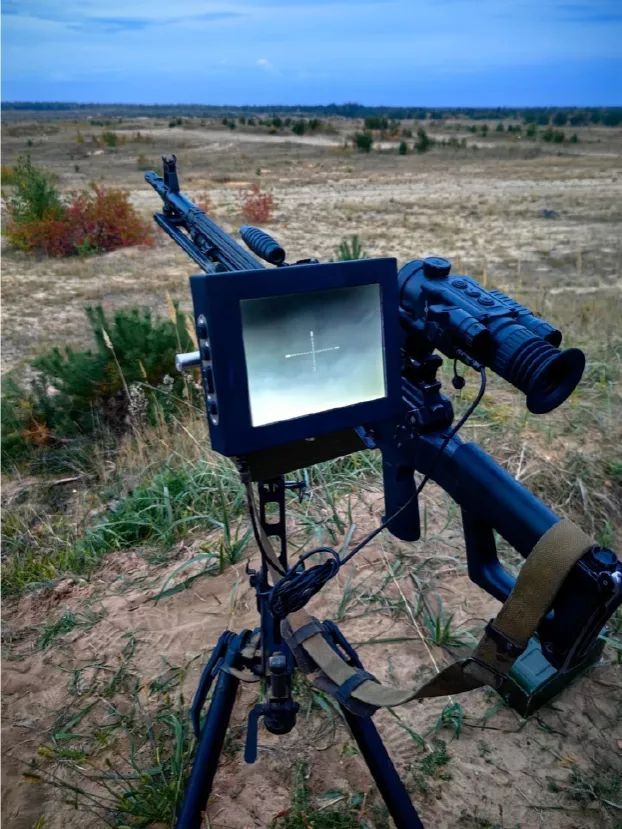

Внешний монитор — главное преимущество комплекса

Одной из наиболее интересных особенностей «РУБЕЖА» является возможность вывода изображения на внешний экран.

Это принципиально меняет эргономику работы.

Вместо постоянной работы через окуляр оператор получает отдельный тепловизионный монитор.

Такое решение дает несколько преимуществ.

Более удобное наблюдение

Оператор может наблюдать за тепловизионным изображением без необходимости постоянно удерживать глаз возле окуляра.

Контроль окружающей обстановки

Одновременно сохраняется возможность следить за происходящим вокруг.

Работа нескольких человек

Изображение на экране могут видеть несколько членов расчета.

Это особенно удобно при работе мобильной группы.

Снижение нагрузки на оператора

При длительном наблюдении через небольшой окуляр глаза устают значительно быстрее.

Большой внешний монитор делает продолжительное дежурство комфортнее.

Применение «РУБЕЖА» в мобильных огневых группах

Одним из основных направлений применения комплекса производители и продавцы называют мобильные огневые группы.

МОГ могут использовать автомобили повышенной проходимости, пикапы и другие мобильные платформы, оснащенные:

средствами связи;

тепловизионной оптикой;

дневными наблюдательными приборами;

детекторами БПЛА;

средствами радиоэлектронного противодействия;

другими средствами наблюдения.

В такой системе тепловизионный комплекс выполняет одну из самых важных функций:

обнаружение и визуальное сопровождение объекта в темное время суток.

Именно поэтому современные мобильные противодронные группы постепенно превращаются из простых расчетов на автомобилях в полноценные мобильные комплексы обнаружения и наблюдения.

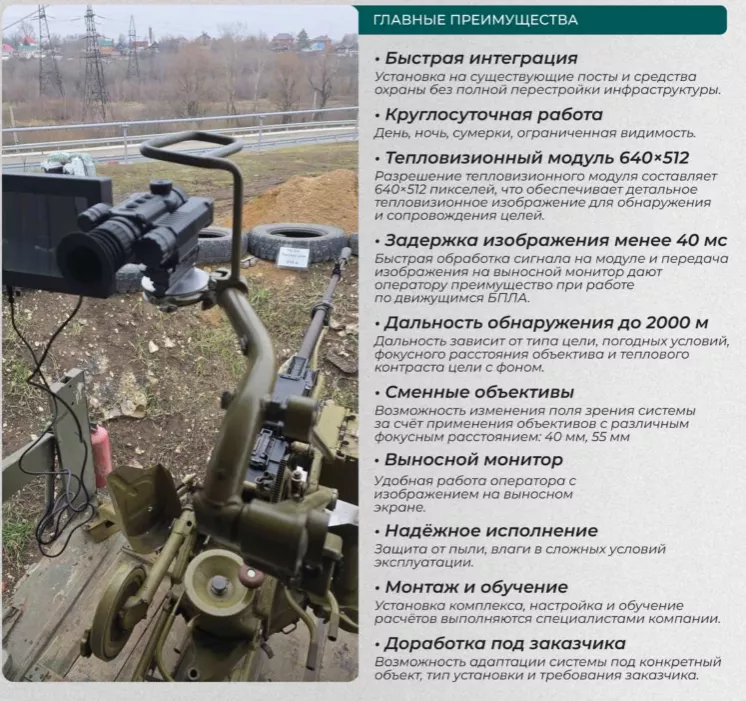

Возможность установки на различные платформы

По информации продавцов оборудования, комплекс «РУБЕЖ» предусматривает использование стандартного крепления типа Picatinny.

Также существуют комплектации, предназначенные для интеграции с отдельными стационарными или мобильными платформами.

Конкретный способ установки должен определяться производителем оборудования и особенностями используемой системы.

Для подобных комплексов особенно важны:

надежность крепления;

отсутствие вибраций;

правильное расположение монитора;

защита кабелей;

стабильное электропитание.

Питание комплекса

Тепловизионное оборудование потребляет сравнительно много энергии.

При длительном дежурстве это становится серьезным фактором.

В разных вариантах комплектации «РУБЕЖА» используются внутренние аккумуляторы прибора и внешние источники питания.

Для самого тепловизионного модуля указывается возможность работы до примерно 7,5–8 часов, в зависимости от режима использования и температуры окружающей среды.

Также встречаются комплектации с внешним аккумуляторным блоком большой емкости, что позволяет значительно увеличить автономность всего комплекса.

Для мобильной группы это особенно важно, поскольку оборудование может работать непрерывно в течение продолжительного времени.

Защита корпуса

Для прибора заявляется степень защиты:

IP66.

Это означает повышенную защиту корпуса от попадания пыли и воды.

Для оборудования, используемого на открытом воздухе, подобная характеристика имеет большое значение.

Комплекс может эксплуатироваться при осадках, повышенной влажности и запыленности.

Рабочий температурный диапазон различных версий заявляется примерно:

от –25 / –30 °C до +50 °C.

Запись фото и видео

Современные тепловизионные приборы VENOX также имеют возможность сохранения фото- и видеоматериалов.

В отдельных версиях указывается встроенная память порядка 32 ГБ.

Также поддерживается Wi-Fi.

Это позволяет использовать прибор не только для непосредственного наблюдения, но и для документирования обнаруженных объектов.

Чем «РУБЕЖ» отличается от обычного тепловизионного прицела

Главное отличие заключается не столько в самой тепловизионной матрице, сколько в организации комплекса.

Обычный тепловизионный прицел представляет собой отдельное устройство.

«РУБЕЖ» — это уже система.

В нее могут входить:

тепловизионный модуль;

внешний монитор;

система крепления;

соединительные кабели;

внешний источник питания;

дополнительные элементы установки.

В результате обычный тепловизионный прибор превращается в полноценное рабочее место оператора.

Основные характеристики VENOX «РУБЕЖ»

В зависимости от комплектации параметры могут немного отличаться, однако для распространенной версии комплекса можно привести следующие характеристики:

Разрешение сенсора: 640×512
Размер пикселя: 12 мкм
Температурная чувствительность: ≤40 мК
Частота изображения: 50 Гц
Оптическое увеличение: около 1,7×
Цифровое увеличение: 2× / 4×
Поле зрения: около 11° × 8,2°
Дальность наблюдения: до 2200–2500 м
Встроенная память: до 32 ГБ
Wi-Fi: есть
Степень защиты: IP66
Рабочая температура: примерно от –25 / –30 до +50 °C
Масса тепловизионного модуля: около 700 г

Точные параметры необходимо уточнять для конкретной версии оборудования.

Преимущества комплекса «РУБЕЖ»

К основным преимуществам можно отнести:

тепловизионную матрицу 640×512;

высокую чувствительность сенсора;

работу в полной темноте;

возможность наблюдения в сложных погодных условиях;

внешний монитор;

возможность длительного наблюдения;

питание от внешнего аккумулятора;

возможность использования на мобильных платформах;

защиту корпуса IP66;

возможность фото- и видеозаписи.

Особенно интересным «РУБЕЖ» становится именно как часть комплексной системы наблюдения.

Тепловизор как элемент противодронной системы

При борьбе с БПЛА нельзя рассматривать один тепловизор как самостоятельное универсальное решение.

Наибольшую эффективность обеспечивают комплексные системы, где одновременно используются:

детекторы БПЛА → тепловизионное наблюдение → дневная оптика → связь → средства противодействия.

Тепловизионный комплекс в этой цепочке позволяет визуально подтвердить обнаруженный объект и продолжать наблюдение ночью.

Именно поэтому роль подобных систем сегодня быстро растет.

Кому может быть интересен комплекс «РУБЕЖ»

Подобные системы могут рассматриваться организациями, которым требуется круглосуточное наблюдение за воздушным пространством или территорией объекта.

Это могут быть:

мобильные подразделения наблюдения;

подразделения охраны важных объектов;

промышленные предприятия;

энергетические объекты;

логистические центры;

другие объекты критической инфраструктуры.

Выбор конкретной конфигурации должен производиться исходя из задач и условий эксплуатации.

Тепловизионное оборудование в магазине «Тихий Выстрел»

Магазин «Тихий Выстрел» активно развивает направление современной тепловизионной техники.

В ассортименте представлены тепловизионные прицелы, монокуляры и другие наблюдательные приборы.

При выборе оборудования мы рекомендуем обращать внимание не только на максимальную заявленную дальность, но и на:

разрешение матрицы;

температурную чувствительность;

размер пикселя;

фокусное расстояние;

поле зрения;

частоту обновления изображения;

автономность;

качество программного обеспечения.

Именно совокупность этих характеристик определяет реальные возможности тепловизионного прибора.

«РУБЕЖ» — специализированное решение для современных задач наблюдения

Тепловизионный комплекс VENOX «РУБЕЖ» представляет собой интересный пример того, как обычный тепловизионный прицел превращается в специализированный наблюдательный комплекс.

Матрица 640×512, высокая температурная чувствительность, внешний монитор, возможность внешнего питания и защищенный корпус делают его подходящим для продолжительной работы в сложных условиях.

Особенно востребованными подобные системы становятся в мобильных группах, где возможность обнаружить объект ночью зачастую является не менее важной, чем остальные компоненты оборудования.

По мере дальнейшего распространения БПЛА роль тепловизионного наблюдения и специализированных противодронных комплексов будет только увеличиваться.

FAQ

Что такое тепловизионный комплекс «РУБЕЖ»?

VENOX «РУБЕЖ» — специализированный тепловизионный наблюдательно-прицельный комплекс на базе приборов VENOX Patriot с возможностью вывода изображения на внешний монитор.

Какая матрица установлена в комплексе «РУБЕЖ»?

В распространенной версии используется тепловизионная матрица разрешением 640×512 пикселей с размером пикселя 12 мкм.

Какая дальность у тепловизионного комплекса «РУБЕЖ»?

Для различных версий заявляется максимальная дистанция наблюдения примерно до 2200–2500 метров.

Можно ли использовать «РУБЕЖ» ночью?

Да. Это одно из основных назначений тепловизионного комплекса. Для его работы не требуется видимое освещение.

Используется ли «РУБЕЖ» для обнаружения БПЛА?

Комплекс позиционируется в том числе для использования мобильными огневыми группами и наблюдения за низколетящими воздушными объектами.

Зачем комплексу внешний монитор?

Внешний монитор позволяет оператору наблюдать тепловизионное изображение без постоянной работы через окуляр. Кроме того, изображение может одновременно видеть несколько человек.

Какая защита у комплекса «РУБЕЖ»?

Для тепловизионного модуля заявляется степень защиты IP66.

Есть ли запись видео?

В зависимости от используемой версии прибора поддерживается фото- и видеозапись, а также встроенная память и Wi-Fi.
